| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-780X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |

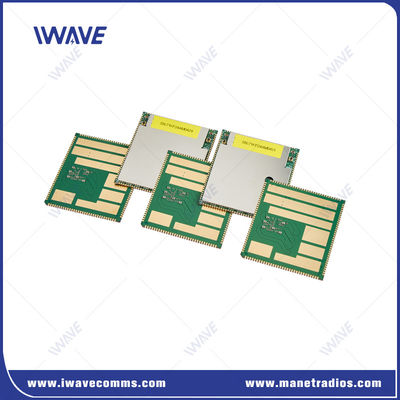

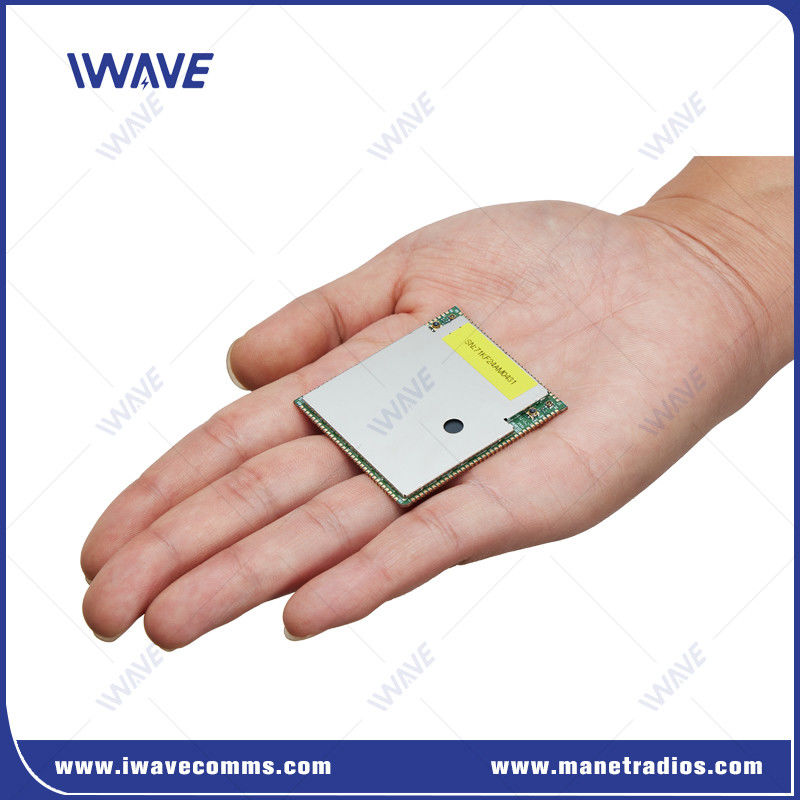

1.4GHz Langstrecken-FHSS FPGA Mesh Langstrecken-Datenverbindungsmodul für UAV-Schwarm
Einleitung

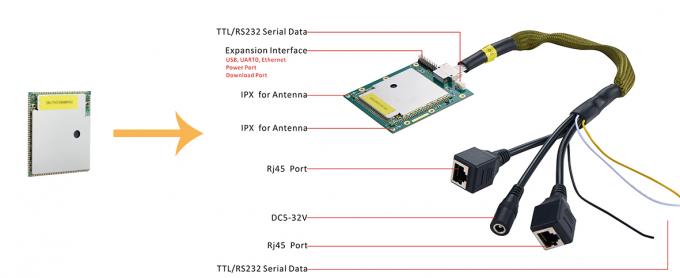

Der FD-780X ist eine SDR Mesh Langstrecken-Datenverbindung, die eine FPGA-Lösung verwendet.automatisch die optimale Frequenz bei elektromagnetischen Störungen wählen. Dies ermöglicht die Selbstorganisation und Übertragung des Breitbandnetzes in komplexen Szenarien.auf bewegten UAVs oder USVsEs wird hauptsächlich für die Multimedia-Verbindung zwischen Drohnen und Basisstationen verwendet und dient auch als Mesh-Relay-Knoten.Benutzer können es mit ihrem eigenen System weiterentwickeln und IWAVE bietet eine Fußabdruckzeichnung an.,Pinout und Referenz Schema Fußabdruck Dokument für Ihre Entwicklung.
Vorteile vonDatenverbindung mit langer Reichweite
|
|
|
Anwendung
 |
|
|
Spezifikation derDrahtloser Videotransmitter
|
Funktionselemente |
Beschreibung |
Einzelheiten |
|
PCB |
Einseitige Schnittstellenplatte |
Toleranzbereich: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
RF |
HF-Band 1 |
1420-1530 MHz |
|
HF-Band 2 |
566-678 MHz |
|
|
Leistungsniveau |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Empfindlichkeit (1 Mbps) |
1.4G (Kanal 14700) 20 MHz -102 dBm 10 MHz - 100 dBm 5 MHz -96 dBm |
|
|
600 Meter(6200Kanal) 20 MHz -102 dBm 10 MHz - 100 dBm 5 MHz -96 dBm |
||
|
Schnittstelle |
UART |
3 |
|
HSIC |
USB 2.0 Hochgeschwindigkeit |
|
|
USB-Stick |
USB 2.0 Hochgeschwindigkeit |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Macht |
VSYS |
30,7 V bis 4,35 V,Vorschlage für 4,0 V (Eingang) |
|
D1V8A |
1.8V-Ausgang |
|
|
A2V85A |
2.85V-Ausgang |
|
|
VCC_D3V3 |
3.3V-Ausgang |
|
|
5V_FEM |
Stromversorgung für den RF-PA-Chip (Eingang) |
|
|
Netzwerk |
Netzwerkmodus |
Zentrumloses Ad-hoc-Netz |
|
Kapazität |
Maximal 32 Knoten |
|
|
Hops |
Unterstützung von Multi-Hop-Routing-Topologie, bis zu 31 Hops |
|
|
Kommunikation |
Unterstützt Unicast-, Multicast- und Broadcast-Übertragungsmodi. Alle Knoten können diese drei Modi für die Kommunikation verwenden |
|
|
Datenrate |
Alle Knoten kommunizieren und teilen die Arbeitsbandbreite, und die maximale Geschwindigkeit ist 100Mbps |
|
|
Zeitsynchronisierung |
unabhängig von der Außenuhr, selbst synchron |
|
|
Leistungssteuerung |
Alle Knoten passen die Übertragungsleistung adaptiv an |
|
|
Subnetz-Fusion |
Unterstützung der Aufteilung eines Netzwerks in mehrere Netzwerke |
|
|
Bewegungsgeschwindigkeit |
Höchststütze 300 km/h |
|
|
Weiterübertragung |
HARQ-Übertragung |
|
|
Verstopfungshemmende |
Unterstützt dynamisches Frequenzspringen innerhalb und über Frequenzbänder |
OEM/ODM-Dienstleistung:
Wenn Sie Ihr eigenes Marken-LOGO auf den Waren wie Kabel, Paketbeutel, Etikett oder irgendwo zeigen möchten. Es ist kein Problem. Unser OEM und ODM-Service ist immer bereit, es zu tun.
Verpackung:
Laut Stardard Export Packing.
Karton, Holzkiste, Holzpalette.
Versand:
- Internationale Expressdienste wie UPS, TNT, DHL usw.
- Internationale Fluggesellschaften: CA, AA, EA usw.
- Auf dem Seeweg
|
|
