| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-660X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |

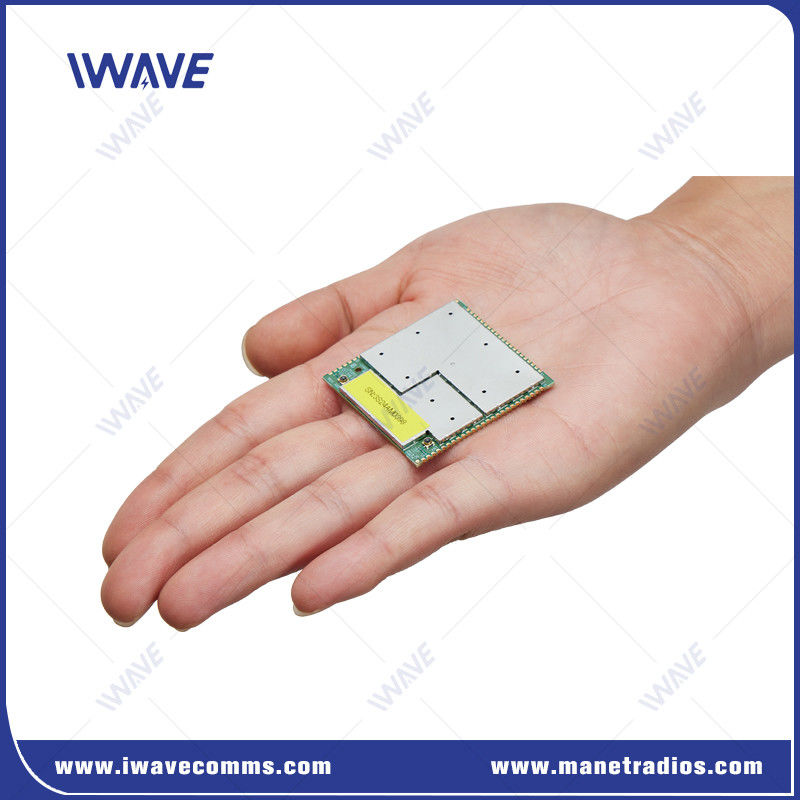

Langstrecken-Wireless-Videosender-Empfängermodul
Einleitung
FDM-660X ist ein drahtloses PtMP-Video-Sendermodul, das im UHF-Band, L-Band und S-Band arbeitet.ist ein leichter IP-Wireless-Knoten, der für die Videoübertragung vor Ort geeignet ist und in UAV-Anwendungen und Notfallkommunikation im Brandschutz eingesetzt werden kann, Rettung, Überwachung, Polizei und so weiter.
FDM-660X basiert auf einer softwaredefinierten Funkarchitektur und hat eine eigene Wellenform.effiziente Kanalcodecs und Star-Netzwerkprotokolle und andere Technologien zur Bekämpfung komplexer KanalumgebungenEs ermöglicht die Übertragung von Breitbanddiensten zwischen mobilen und festen Stellen wie einzelnen Soldaten, Fahrzeugen und Drohnen in komplexen Szenarien, mit geringer Größe und geringem Stromverbrauch.
Vorteile vonVideoübertrager(FDM-660X)
|
|
 |
Spezifikation derVideoübertrager
| Übertragung | Bildgewinnungsvorrichtung für die Datenerfassung und -kodierung des Hauptsteuerungsmoduls | Kamera |
| Das Hauptsteuerungsmodul sendet die codierten Daten an FD-610X über die USB- oder HSIC-Schnittstelle | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| FD-610X sendet die codierten Bilddaten über die Luftoberfläche an das Empfängergerät. | ||
| Entgegennahme | Das Empfangssystem FD-610X erhält die codierten Bilddaten und überträgt sie dann transparent an das Hauptsteuermodul. | |
| FD-610X sendet Daten über USB- oder HSIC-Schnittstelle an das Hauptsteuerungsmodul. | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| Nachdem das Hauptsteuerungsmodul Daten empfangen hat, wird das Bild entschlüsselt und angezeigt. | ||

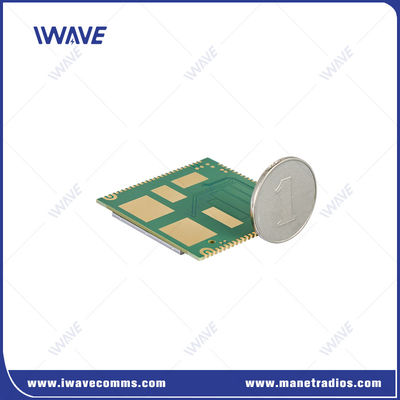

| PCB-Größe | 43.40*45.00*3.00mm | |
| RF | Häufigkeit | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| HF-Leistung | 25 dBm | |
| Empfindlichkeit (Zugriff) |
2.4Ghz ((24415 Kanal) 20Mhz:-99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: -106 dB |
Zugriff |
| 1.4Ghz ((14379 Kanal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Zugriff | |
| 800Mhz ((8160 Kanal) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Zugriff | |
| Schnittstelle | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 Hochgeschwindigkeit | |
| US-amerikanische | USB 2.0 Hochgeschwindigkeit | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Häufig gestellte Fragen
1Können wir die Modultemperatur überwachen, indem wir die Web-Benutzeroberfläche verwenden?
Es gab keine Funktion zur Abfrage der Temperatur des Moduls.
2Unterstützt dieses Modell IP Mesh?
Dieses Modell unterstützt Punkt zu mehreren Punkten. Ein Master-Knoten kann 32 Slave-Knoten unterstützen Es gibt drei Versionen: 20km, 50km und 150km je nach Bauweise des Leistungsverstärkers.
|
|
