| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-610X |
| MOQ: | 2 |
| Preis: | Verhandlungsfähig |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
Sicherer drahtloser militärischer Sdr-UAV/Drohnen-Datenverbindungen für BVLOS-Kommunikation
Einleitung

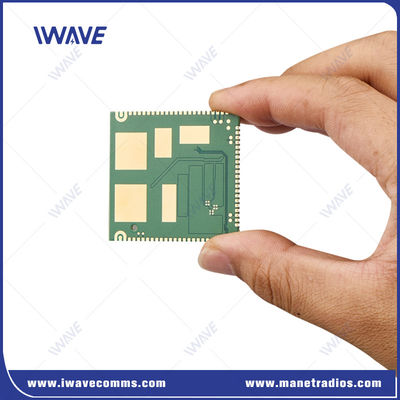

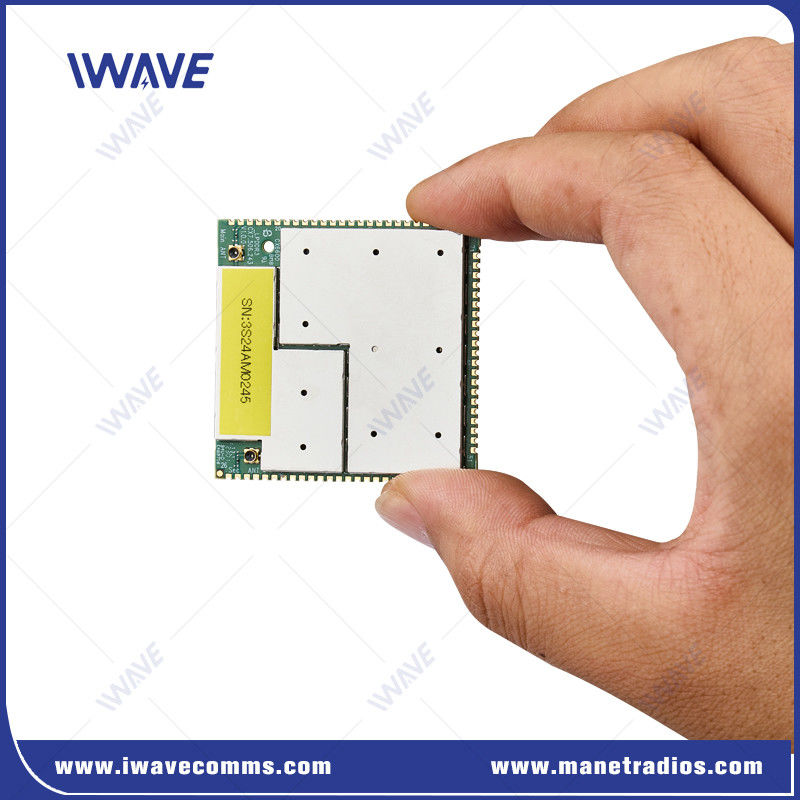

Der FD-610X ist ein kompakter, leichter tri-band drahtloser Software-Defined Radio, der für die Integration in kleine und mittlere UAVs entwickelt wurde.
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Der ultra-leichte Funkempfänger mit fortschrittlicher elektronischer Strahlbildung bietet eine End-to-End-IP-Konnektivität für eine effiziente IntegrationDas Gerät bietet eine Hardware-Verschlüsselung AES-128.
Der FD-610X ist in bequemen Formfaktoren erhältlich, ein OEM-Modul für eine einfache Integration in jede Plattform und eine eigenständige Konnektivitätslösung.
Funkgeräte bieten eine robuste Konnektivität für Drohnen und Roboterplattformen, die erheblichen Umgebungs- oder situativen HF-Störungen ausgesetzt sind.
Vorteile des militärischen SDR-Radios
Frequenzflexibilität: FD-610X SDR-Funkgeräte unterstützen 800 MHz, 1,4 GHz und 2,4 GHz; insgesamt 120 MHz Spektrum, mit FHSS zur Vermeidung von Störungen.
Erweiterte Störvermeidung/Störungshemmung: übernimmt OFDM- und MIMO-Technologie und adaptive Modulation für optimale Leistung in lauten und ungünstigen Umgebungen
Kanaloption: Wahlmöglichkeit 1.4, 3, 5, 10 oder 20MHz-Kanal BW, um Leistungsanforderungen zu erfüllen; kleinere Kanäle bieten geringere Durchsatzleistung, aber eine längere Reichweite
Lange Reichweite: Feldbewiesen bis 10 km
Niedrige Latenzzeit: Der Ultra-Reliable Low Latency Channel (URLLC) trennt Video-Daten von C&C-Signalen und sorgt so für eine geringe Latenzzeit, einen ununterbrochenen Video-Feed und einen nahtlosen Roboterbetrieb
Schnelle Roaming: Kollisionsvermeidung für sich schnell bewegende Bodenroboter wie AMR oder Vierbeiner
Anwendung
|
|
Spezifikation
|
Übertragung |
Bildgewinnungsvorrichtung für die Datenerfassung und -kodierung des Hauptsteuerungsmoduls |
Kamera |
|
Das Hauptsteuerungsmodul sendet die codierten Daten an FD-610X über die USB- oder HSIC-Schnittstelle |
Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
|
FD-610X sendet die codierten Bilddaten über die Luftoberfläche an das Empfängergerät. |
||
| Entgegennahme | Das Empfangssystem FD-610X erhält die codierten Bilddaten und überträgt sie dann transparent an das Hauptsteuermodul. | |
| FD-610X sendet Daten über USB- oder HSIC-Schnittstelle an das Hauptsteuerungsmodul. | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
|
Nachdem das Hauptsteuerungsmodul Daten empfangen hat, wird das Bild entschlüsselt und angezeigt. |
||
| PCB-Größe | 43.40*45.00*3.00mm | |
| RF | Häufigkeit | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
|
800 MHz: 806-826 MHz |
||
|
HF-Leistung |
25 dBm | |
|
Empfindlichkeit (Zugriff) |
2.4Ghz ((24415 Kanal) 20Mhz:-99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: -106 dB |
Zugriff |
|
1.4Ghz ((14379 Kanal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Zugriff |
|
|
800Mhz ((8160 Kanal) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Zugriff |
|
Schnittstelle |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 Hochgeschwindigkeit |
|
|
US-amerikanische |
USB 2.0 Hochgeschwindigkeit |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
Antenne |
2 |
Video
Video
|
|
