| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6800 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T |

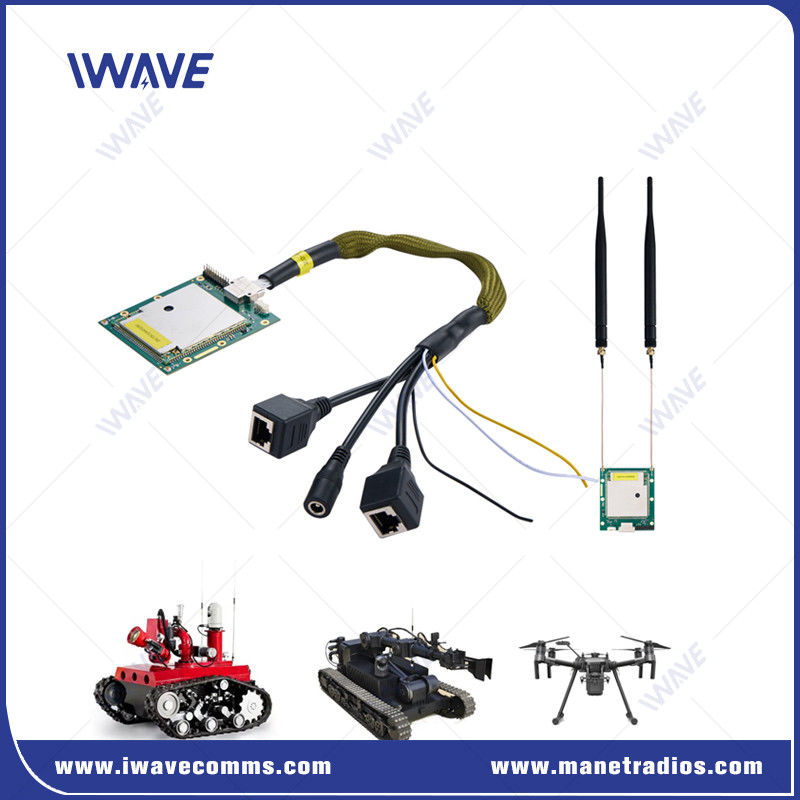

Doppelbandvideodaten und Telemetrie für unbemannte Systeme
Einleitung
FDM-6800 ist ein 2*2 200MW MIMO IP PtMP-Gerät in einer Mini-Größe.Eine neue Technologie, wie z. B. ein 10W MIMO, ist auch für den Aufbau einer ultra-langen Kommunikation verfügbar..
Das System verwendet FPGA-Architektur, Multi-Wellenform, Ultra-Breitband, Hochgeschwindigkeits-Frequenz-Hopping-Sterne-Topologie, unterstützt Daten und Video in Punkt-zu-Punkt, Punkt-zu-Mehrpunkt,oder Multipunkt-zu-Multipunkt-Konfigurationen.
Anwendung
Das FDM-6800 verwendet den Star-Networking-Arbeitsmodus, um IP-transparente Übertragungskanäle für die oberen Anwendungen wie Video, Sprache und Daten bereitzustellen.
FDM-6800 basiert auf einer Software-definierten Funkarchitektur und verwendet eine eigene Wellenform.effiziente Kanalcodecs und Star-Netzwerkprotokolle und andere Technologien zur Bekämpfung komplexer KanalumgebungenEs ermöglicht die Übertragung drahtloser Breitbanddienste zwischen mobilen und festen Punkten wie einzelnen Soldaten, Fahrzeugen und Drohnen in komplexen Szenarien.mit geringer Größe und geringem Stromverbrauch.
Eigenschaften
Das hochleistungsfähige 2*2 MIMO-Modell mit langer Reichweite erfüllt die Anforderungen fortschrittlicher Robotikplattformen wie Drohnen und UGVs.
Hohe Durchsatzleistung: bis zu 100 Mbps
Lange Reichweite: 20 Kilometer Luft-Boden und 1-3 km NOS
Low-SWaP für eine einfache Integration
Mehrband und verfügbarer Sensor für fortgeschrittene Interferenzvermeidung
Frequenzsprung von 600Mhz auf 1,4Ghz zur Verhinderung von Störungen
Kleine Abmessungen, leichtes Gewicht, einfach zu installieren
Hochintegrierte modulare Kombinationskonstruktion
RJ45/TTL/RS232/RS485/RS422/SBUS (anpassen)
Software-definiertes Radio,SDR, einfacher Betrieb von Webseiten
Netzwerkverwaltungssoftware zur echten Überwachung von SNR, RSSI, Topologie und Abstand zwischen Knoten.
Das API-Dokument ist für die Integration in die Plattform von Drittanbietern verfügbar.
Spezifikation
| Technologie | Drahtlos auf Basis des TD-LTE-Technologie-Standards |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
| Datenrate | Bis zu 100 Mbps ((Uplink und Downlink) |
| Kommunikationsbereich | Luft zu Boden 20 km NLOS Boden zu Boden 1-3 km |
| Knoten | 64 Knoten |
| MIMO | 2x2 MIMO |
| HF-Leistung | 23dBm±2 (2w, 5w oder 10w auf Anfrage) |
| Verzögerung | End-zu-End≤5 bis 15 ms |
| Modulation | Adaptive QPSK, 16QAM, 64QAM |
| Verstörungssicherung | FHSS ((Frequenzsprung-Spread-Spektrum) |
| Bandbreite | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
| Stromverbrauch | 5 Watt |
| Leistungsaufnahme | DC5-32V |

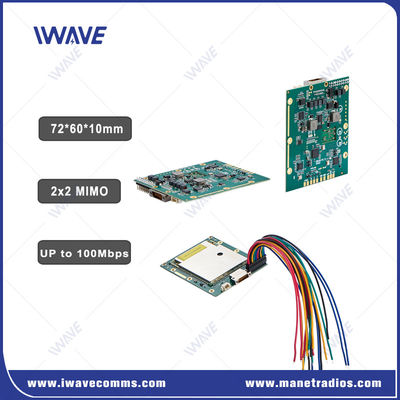

| Abmessung | 72*60*10 mm |
| Gewicht | 33 g |
| Doppelbandfrequenz | 1.4G: 1420 MHz bis 1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| LAN-Anschluss | 3x Ethernet-Anschluss |
| Wieart | 2xCOMUART |
|
|
