| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6800 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T |
20 km FPGA UAV Telemetrie Videodatenverbindung
Einleitung
FDM-6800 ist ein Breitband-MIMO-Datenübertragungsgerät. Es unterstützt eine Vielzahl von Bandbreitenzuweisungen und IP-Kommunikationsfunktionen, die die Erstellung eines lokalen drahtlosen LAN ermöglichen.Mit seiner zweiseitigen Datenübertragung und seinem leichten Design, eignet sich gut für die Telemetrie-Steuerung kleiner UAVs und die Videoaufnahme mit geringer Latenzzeit.
Mit einem Gewicht von nur 33 g, einem Stromverbrauch von nur 5 Watt und einer Leistung von 200 mW ist der FDM-6800 ideal für große und schwere UxV-Anwendungen geeignet.Anbieten des SWaP einer Bareboard-Lösung.

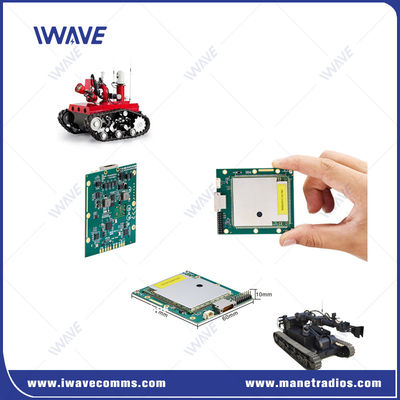

Der FDM-6800 ist im OEM-Format (Bare Board) für die Plattformintegration erhältlich.
Anwendung
FDM-6800 arbeitet im 600MHz- und 1,4GHz-Doppelfrequenzband gleichzeitig.Benutzer können auch die Frequenzsprungfunktion aktivieren, wird das FDM-6800 in beiden Bands arbeiten. Sobald es gestört wird, wird es schnell und automatisch seine Arbeitsfrequenz zwischen 600Mhz und 1.4Ghz springen.
Wir bauen nicht nur überlegene Technologie, wir helfen Ihnen, das Beste daraus zu machen, Out-of-the-Box-Funktionalität, kontinuierlicher Support, unermüdliche Forschung und Entwicklung.
Eigenschaften

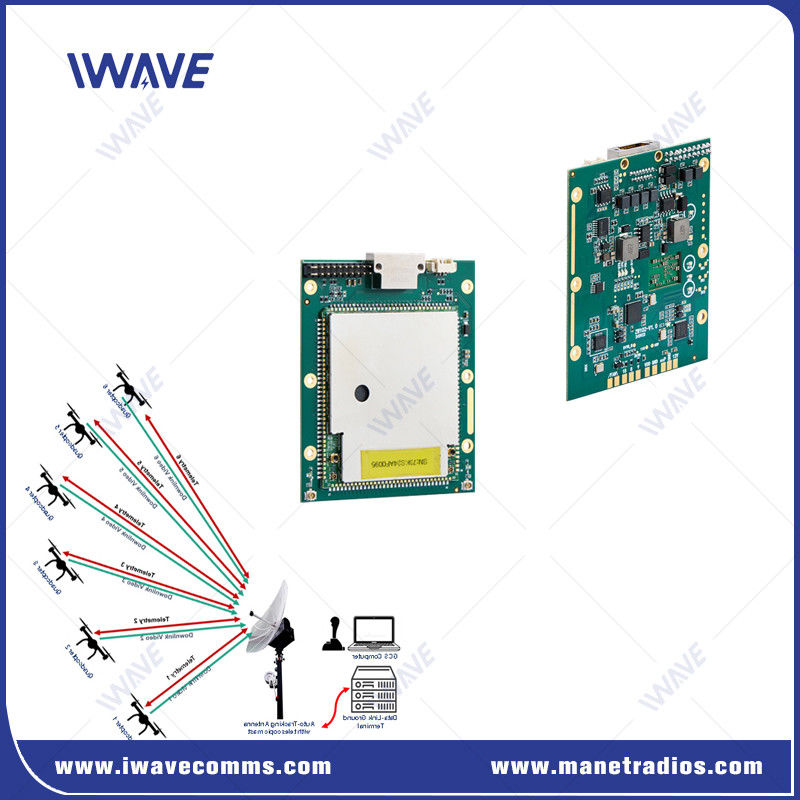

Ein Master-Knoten unterstützt 64 Slave-Knoten
Luft-Boden 20 km drahtlose Datenübertragung von Video, Mavelink und Telemetrie
Unterstützung der mobilen Übertragung ohne Sichtweite (NLOS) 1-3 km
FHSS innerhalb der Bands und über die Bands hinweg zur Störungshemmung
Dualband 600Mhz und 1,4Ghz wählbar
Frequenzsprung von 600Mhz auf 1,4Ghz zur Verhinderung von Störungen
Kleine Abmessungen, leichtes Gewicht, einfach zu installieren
Hochintegrierte modulare Kombinationskonstruktion
RJ45/TTL/RS232/RS485/RS422/SBUS (anpassen)
Software-definiertes Radio,SDR, einfacher Betrieb von Webseiten
Netzwerkverwaltungssoftware zur echten Überwachung von SNR, RSSI, Topologie und Abstand zwischen Knoten.
Das API-Dokument ist für die Integration in die Plattform von Drittanbietern verfügbar.
Spezifikation
| Technologie | Drahtlos auf Basis des TD-LTE-Technologie-Standards |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
| Datenrate | Bis zu 100 Mbps ((Uplink und Downlink) |
| Kommunikationsbereich | Luft zu Boden 20 km NLOS Boden zu Boden 1-3 km |
| Knoten | 64 Knoten |
| MIMO | 2x2 MIMO |
| HF-Leistung | 23dBm±2 (2w, 5w oder 10w auf Anfrage) |
| Verzögerung | End-zu-End≤5 bis 15 ms |
| Modulation | Adaptive QPSK, 16QAM, 64QAM |
| Verstörungssicherung | FHSS ((Frequenzsprung-Spread-Spektrum) |
| Bandbreite | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
| Stromverbrauch | 5 Watt |
| Leistungsaufnahme | DC5-32V |
| Abmessung | 72*60*10 mm |
| Gewicht | 33 g |
| Doppelbandfrequenz | 1.4G: 1420 MHz bis 1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| LAN-Anschluss | 3x Ethernet-Anschluss |
| Wieart | 2xCOMUART |
|
|
