NLOS 3km Mesh Radio Modul HD Video-Sender
Beschreibung

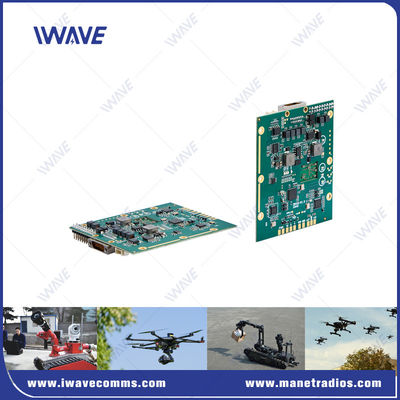

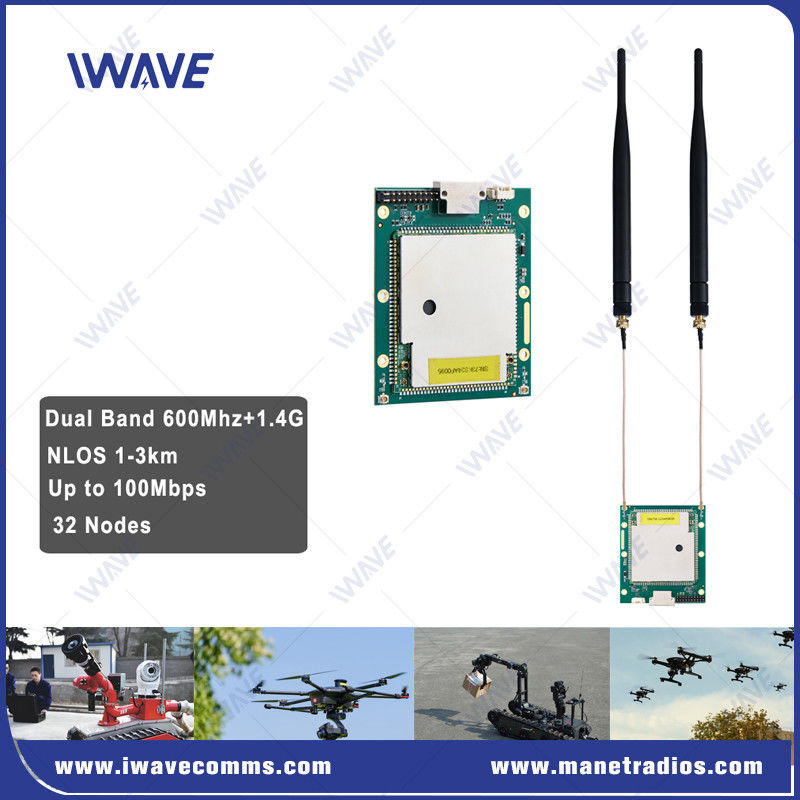

IWAVE bietet sowohl eingeschlossene als auch OEM-Produkte zur drahtlosen Übertragung serieller Daten. Der FD-7800 verfügt über eine benutzerwählbare Frequenz innerhalb eines doppelten Betriebsbandes von 600Mhz ((566Mhz-678Mhz) und 1.4Ghz(1420-1530Mhz) und programmierbare Bandbreiten (1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz). IWAVE bietet auch Hochleistungskommunikation (bis zu 10W) zur Bereitstellung einer robusten drahtlosen Verbindung über sehr große Entfernungen.Die FD-7800 ist im OEM-Format (Bare Board) erhältlich, um die Plattform zu integrieren, um eine fortschrittliche, skalierbares und effizientes Mobile Ad Hoc Networking (MANET).
Wesentliche Merkmale
Das Gerät kann mit einem Video-Codierungsmodul, einem integrierten Sprachmodul, einem drahtlosen WLAN-Modul,GIS-Positionierungsmodul oder öffentliches Netzwerk-Gateway-Modul zur Erfüllung der Anwendungsvoraussetzungen verschiedener Szenarien.
Im Vergleich zum MIMO-Modus hat der CA-Modus keine Einschränkungen hinsichtlich der Anlage und des Abstands zwischen den Antennen, was den Einsatz flexibler macht.
Es nimmt die automatische Frequenzsprungtechnologie für Anti-Interferenz an, die den Systemstromverbrauch und die Größe des Moduls erheblich reduziert.
Das Miniatur, leichte und robuste Design macht den FD-7800 zu einem idealen Kandidaten für die Größenanwendungen.Die Langstreckenfunktionen des FD-7800 ermöglichen eine hochwertige drahtlose Video- und Telemetrie-Kommunikation..
Anwendung
Ethernet-Wireless-Erweiterung
Kommunikation und Verwaltung der UGV-Flotte.
Kommunikation im mobilen Team
UAV-Swarm-Wireless Kommunikation
Daten der drahtlosen Telemetrie
Wireless Video
Kontrollsysteme für unbemannte Plattformen
Spezifikation
| Wireless | |
| Technologie | Drahtlos auf Basis des TD-LTE-Technologie-Standards |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
| Datenrate | Maximal 120 Mbps ((Uplink und Downlink) |
| Kommunikationsbereich | Luft-Boden 10 km NLOS Boden zu Boden 1-3 km |
| Knoten | 32 Knoten |
| MIMO | 2x2 MIMO |
| HF-Leistung | 23dBm±2 (2w, 5w oder 10w auf Anfrage) |
| Verzögerung | End-zu-End≤5 bis 15 ms |
| Modulation | Adaptive QPSK, 16QAM, 64QAM |
| Verstörungssicherung | FHSS ((Frequenzsprung-Spread-Spektrum) |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Stromverbrauch | 5 Watt |
| Leistungsaufnahme | DC5-32V |
| Abmessung | 72*60*10 mm |
| Gewicht | 33 g |
| Seriendaten | RS232/TTL |
| Kommunikation | Full-Duplex-Kommunikation |
| Anstieg und Abstieg | 2D3U/3D2U/4D1U/1D4U |
| Automatische Rekonstruktion | Automatische Wiederherstellung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
| Doppelbandfrequenz | 1.4G: 1420 MHz bis 1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Schnittstelle | |
| RF | 2 x SMA |
| LAN-Anschluss | 2x Ethernet-Anschluss |
| Wieart | 1xCOMUART TTL-Level 3,3 V, 1 Startbit, 8 Datenbits, 1 Stopbit, keine Paritätsprüfung Baudrate: 115200bps (Standard) (57600, 38400, 19200, 9600 konfigurierbar) |
| Leistungsaufnahme | 1xDC-Eingang: DC5-32V |
| Empfindlichkeit | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Umwelt | |
| Betriebstemperatur | -40°C bis +80°C |
