| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-6710T |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 15-20 Arbeitstage |
| Zahlungsbedingungen: | T/T |
Modell: FD-6710T

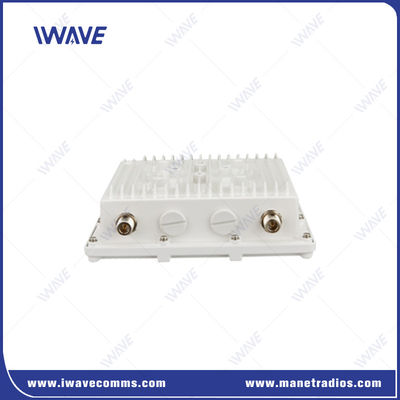

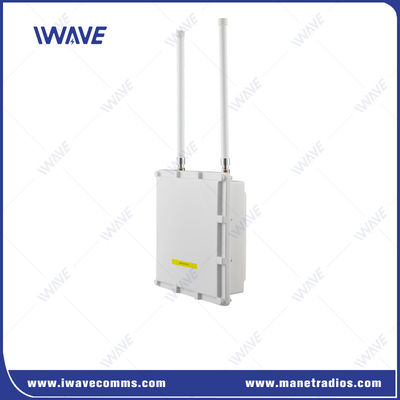

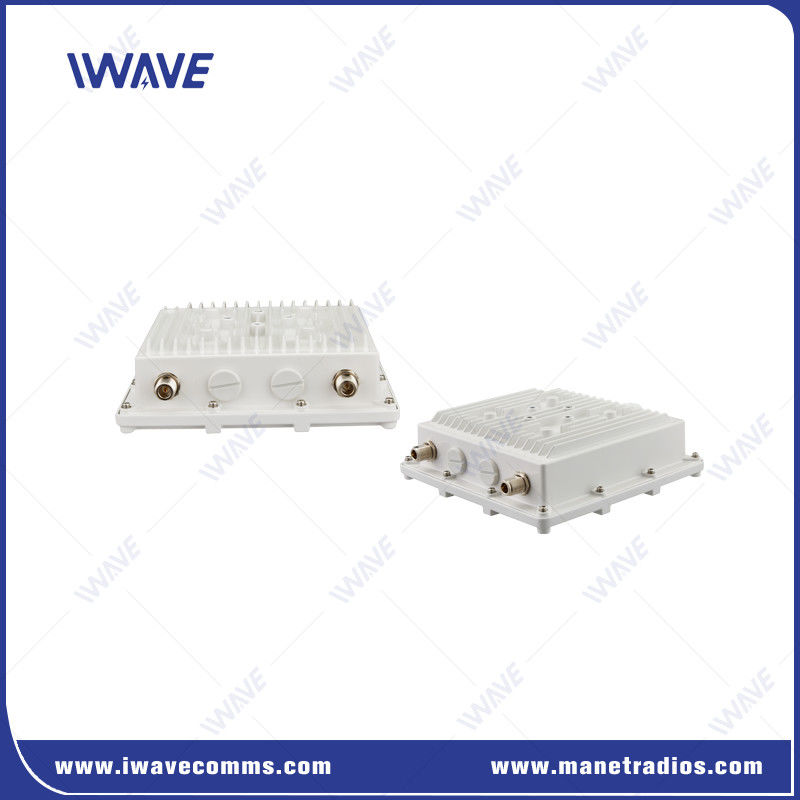

MIMO Breitband-IP-MESH-Verbindung mit Outdoor-Design für NLOS-Videoübertragung
FD-6710T ist eine IP66-Festnetz-IP-MESH-Verbindung für den Aufbau eines zentralen, selbstbildenden, sich selbst anpassenden und sich selbst heilenden dynamischen Routing-/automatischen Relais-Kommunikationsnetzwerks.Es erreicht dynamische Routing, Multi-Hop-Relais HD-Video, Mehrkanaldaten zwischen verschiedenen Knoten des gleichen Netzwerks in komplexen Anwendungen, wie schnelle Bewegung, dichte Wälder und nicht sichtbare Umgebung.
Intelligente Antenne MIMO und selbstbildendes Paket drahtloses Mesh-Netzwerk AD-HOC/MESH, wodurch der FD-6710T eine Echtzeit-HD-Video- und Breitband-Ethernet-Verbindung mit einer Übertragungsrate von 30 Mbps bietet.Es ist speziell für drahtlose Kommunikation in kritischen privaten Netzwerken.
Eigenschaften
▪ Bandbreite 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
▪ Unterstützt 800Mhz/1.4Ghz-Frequenzoptionen
▪ Es ist nicht auf die Basisstation eines Trägers angewiesen.
▪ Automatische Frequenzwechseltechnik zur Abwehr von Störungen
▪ Selbstbildende, sich selbst heilende Maschenarchitektur
▪ Niedrige Latenzzeit von Ende zu Ende 60-80 ms
▪ Unterstützung von WEBUI für die Netzwerkverwaltung und Parameterkonfiguration.
▪ NLOS 10-30 km von Boden zu Boden
▪ Automatische Leistungskontrolle
▪ Automatische Frequenzsteuerung
▪ Unterstützt UDP/TCPIP FULL HD-Videoübertragung.
● Automatische Frequenzsteuerung
Nach dem Booten wird versucht, das Netzwerk mit den vorgestorbenen Frequenzpunkten vor dem letzten Herunterfahren zu erstellen.Es wird automatisch versuchen, andere verfügbare Frequenzen für die Netzwerkanbindung zu nutzen..
● Automatische Stromsteuerung
Die Übertragungsleistung jedes Knotenpunkts wird automatisch entsprechend seiner Signalklasse eingestellt und gesteuert.
● Frequenzsprungendes Spektrum (FHSS)
Was die Frequenzsprungfunktion betrifft, hat das IWAVE-Team seinen eigenen Algorithmus und Mechanismus.
IWAVE IP MESH-Produkt berechnet und bewertet intern die aktuelle Verbindung anhand von Faktoren wie empfangener Signalstärke RSRP, Signal-Rausch-Verhältnis SNR und Bit-Fehlerrate SER.Wenn die Voraussetzung für das Urteil erfüllt ist,, wird es Frequenzspringen durchführen und einen optimalen Frequenzpunkt aus der Liste auswählen.
Ob ein Frequenzsprung durchgeführt wird, hängt vom drahtlosen Zustand ab. Wenn der drahtlose Zustand gut ist, wird der Frequenzsprung nicht durchgeführt, bis die Urteilsbedingung erfüllt ist.
MESH-Netzwerkmanagementsoftware
Die von IWAVE selbst entwickelte MESH-Netzwerkverwaltungssoftware zeigt Ihnen in Echtzeit die Topologie, RSRP, SNR, Entfernung, IP-Adresse und andere Informationen aller Knoten an.Die Software basiert auf WebUi und Sie können sich jederzeit überall mit IE-Browser anmelden. Von der Software aus können Sie die Einstellungen nach Ihren Anforderungen konfigurieren, wie Arbeitsfrequenz, Bandbreite, IP-Adresse, dynamische Topologie, Echtzeitdistanz zwischen Knoten, Algorithmus-Einstellung,Verhältnis von Unterrahmen nach oben nach unten, AT-Befehle usw.
Anwendung
Der FD-6710T ist für den Einsatz im Freien als mobiles und festes Standortsystem geeignet, das in terrestrischen, luftgestützten und maritimen Umgebungen eingesetzt wird.Fernbetrieb mit Öl und Gas, städtische Sicherungskommunikationsinfrastruktur, private Mikrowellennetze usw.
Spezifikation
|
Allgemeine |
|||
| Technik | Maschen | Anbau | Polmontage |
| Verschlüsselung | ZUC/SNOW3G/AES (128/256) OptionalLayer-2 | ||
|
Mechanische |
|||
| Zeit für die Vernetzung | ≤ 5 Sekunden | TEMPERATUR | -20 °C bis +55 °C |
| DATE RATE | 30 Mbps (Uplink und Downlink) | Wasserdicht | IP-Qualität |
| DIMENSIONEN | 216*216*70 mm | ||
| Empfindlichkeit | 10 MHz/-103 dBm | Gewicht | 10,3 kg |
| Zulassungsbereich | NLSO 10km-30km (Boden zu Boden) ((Abhängig von der tatsächlichen Umgebung) | Die Kommission | Aluminiumlegierung |
| KNODE | 16 Knoten | Anbau | mit einer Breite von nicht mehr als 15 mm |
| MIMO | 2*2 MIMO |
Energie |
|
| Energie | 10 Watt | Spannung | DC24V POE |
| Modulation | QPSK, 16QAM, 64QAM | Stromverbrauch | 30 Watt |
| Anti-JAM | Automatisches Frequenzspringen |
Schnittstellen |
|
| LATENZ | End bis END: 60 bis 80 ms | RF | 2 x N-Typ |
|
Häufigkeit |
ETHERNET | 1xRJ45 | |
| 1.4 GHz | 1427.9-1447.9MHz | ||
| 800 MHz | 806-826 MHz | ||
|
Empfindlichkeit |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Schnittstellen | |||
| RF | 2 x Antennenanschluss des Typs N | ||
| Leistungseingang | 1 x Ethernet-Anschluss ((POE 24V) | ||
| Andere | 4*Befestigungslöcher | ||
