| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-6700WG |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

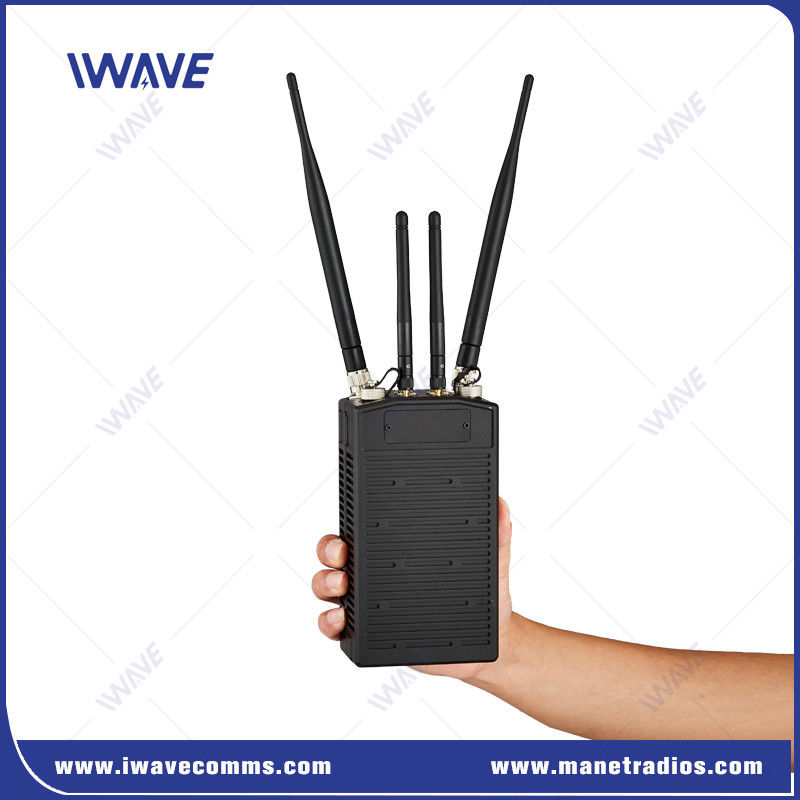

Tactical Handheld IP Mesh Smart Radio für die Videoübertragung in NLOS
Das taktische Handheld-MIMO MESH-Radio FD-6700WG ist ein leicht zu tragbares, benutzerfreundliches Mesh-Radio mit 4G-Funktion.Es ist speziell für das Tragen durch das Personal ausgelegt, um Einzelpersonen mit einem Maschennetzwerk zu verbinden.Der eingebaute WiFi-Hotspot macht es einfach, jedes Internet-fähige Gerät mit demselben Mesh-Netzwerk zu verbinden.
Die FD-6700WG wurde entwickelt, um überall leistungsstarke, sichere Netzwerke zu erstellen, die alle wichtigen Datenquellen in Echtzeit vereinen und Ihnen Zugriff auf die fortschrittlichsten,das skalierbarste mobile Ad-hoc-Netzwerk (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Wesentliche Merkmale
800Mhz/1.4Ghz/2.4Ghz, die von der Software ausgewählt werden können, hängen von Ihrer Anwendung ab.
Eine Sprungdistanz von bis zu 17 km Das Kettennetzwerk kann längere Entfernungen erreichen ((50KM).
Es ist mit einer Batterie mit großer Kapazität ausgestattet, mit einer langen Akkulaufzeit und kann 10 Stunden kontinuierlich arbeiten. Die Batteriekapazität beträgt 5400mAh/55,5Wh
Nach den Kanalbedingungen wird die Sende- und Empfangsleistung anpassungsfähig angepasst, um den Stromverbrauch und die Netzwerkinterferenzen zu reduzieren. Es nimmt die automatische Frequenzsprungtechnologie für Anti-Interferenz an, die den Systemstromverbrauch und die Größe des Moduls erheblich reduziert.
Die Topologie kann zwischen linearen, Stern- und Mesh-Topologien oder mehreren Topologien gewechselt werden, die koexistieren.
Das FD-6700WG kann problemlos mit anderen IWAVE-IP-MESH-Geräten wie Hochleistungsfahrzeugtypen, Luftfahrzeugtypen und UGV-Mount-IP-MESH-Radios zusammenarbeiten, um ein großes Kommunikationsnetzwerk zu bilden. |
|
MESH-Netzwerkmanagementsoftware
IWAVE selbst entwickelte MESH Netzwerkmanagement Software ist eine Windows-basierte Software Suite.Verwaltung und Integration von IWAE IP MESH-Übertragungsgeräten. Mit ihm können Sie in Echtzeit die Topologie, RSRP, SNR, Entfernung, IP-Adresse und andere Informationen aller Knoten erhalten..Von der Software aus können Sie die Einstellungen nach Ihren Anforderungen konfigurieren, wie Arbeitsfrequenz, Bandbreite, IP-Adresse, dynamische Topologie, Echtzeitdistanz zwischen Knoten, Algorithmus-Einstellung,Verhältnis von Unterrahmen nach oben nach unten, AT-Befehle usw.
Anwendung
Basierend auf unserem fortschrittlichen Algorithmus, bietet der FD-6700WG eine sichere, sehr zuverlässige Verbindung für eine Reihe anspruchsvoller Anwendungen, einschließlich Echtzeit-Videoübertragung für die mobile Überwachung,NLOS-Kommunikation (nicht aus Sichtweite), und Befehl und Kontrolle von Drohnen und Robotik.
Es unterstützt eine Vielzahl von Anwendungsformen wie manpack / vehicle mounted.
Es unterstützt bis zu 32 Knoten, arbeitet im Cluster-Modus und bildet ein multifunktionales Kommunikationssystem für alle Wetterbedingungen.
Spezifikation
| Allgemeine | Mechanische | ||
| Wireless | MESH (basiert auf TD-LTE-Terminalzugangstechnologie) | TEMPERATUR | -25 °C bis +75 °C |
| Vernetzung | Maschen | Verpackung | IP65 |
| Modulation | Einheitliche Datenbank für die Bereitstellung von Daten | DIMENSIONEN | 175*90*60 mm |
| Verschlüsselung | ZUC/SNOW3G/AES ((128/256) OptionalLayer-2 | Gewicht | 10,3 kg |
| Datenrate | 30 Mbps | Die Kommission | Schwarzes, anodiertes Aluminium |
| Empfindlichkeit | -103 dBm/10MHz | Anbau | Handgeführtes Muster |
| Bandbreite | 1.4MHz/3MHz/5MHz/10MHz/20MHz (verstellbar) | FREQUENZ (softwareauswählbar) | |
| Zulassungsbereich | 1km-3km (LOS) /500m~1km (NLOS) | 1.4 GHz | 1427.9-1467.9MHz |
| KNODE | 32 | 800 MHz | 806-826 MHz |
| MIMO | Raum-Zeit-Codierung, TX/RX Eigen-Beamforming | 2.4 GHz | 2401.5-2481,5 MHz |
| Energie | 25 dBm±2 | Energie | |
| Verzögerung der Luftschnittstelle | ≤ 200 ms | Spannung | DC12V |
| Verzögerung der Luftschnittstelle | ≤ 200 ms | Spannung | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | Lebensdauer der Batterie | 10 Stunden (externe Batterie) |
| Anti-Interferenz | Frequenzspringen innerhalb des Arbeitsfrequenzbandes | Schnittstellen | |
| Zeit für die Vernetzung | < 1 min | RF | 2 x TNC2 x SMS ((4G + WIFI Ant) |
| Startzeit | < 30 Jahre | ETHERNET | 1xEthernet |
| 4G | 4G-Fullnetz | Energie | Gleichstrom-Eingang |
| Zeit für Netzwerke | <1min ((stabile Verbindung) | ||
| Empfindlichkeit | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
